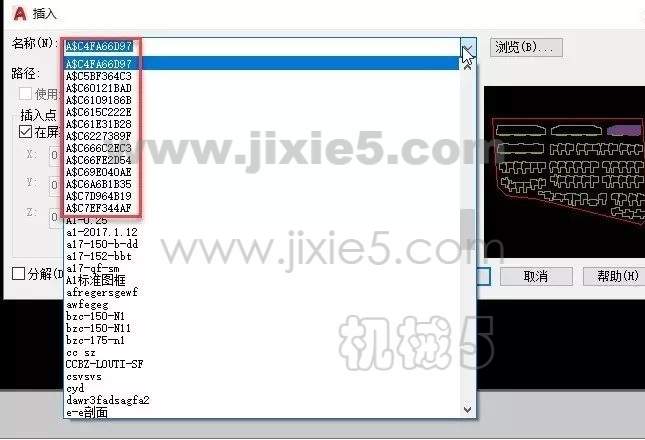

CAD清理命令在CAD軟件中起著至關重要的作用。它主要用于刪除圖形中未使用的命名項目，比如塊定義、圖層、文字樣式等。這一功能可有效減小文件大小，加快圖形傳輸，對于處理大型CAD圖形文件尤為關鍵。清理命令有多種使用方法。其中，全部清理可以一次性刪除所有未使用的命名項目，操作簡便高效。而指定清理項目則允許用戶有針對性地選擇要清理的對象，更加靈活。例如，在實際操作中，我們可以通過以下兩種方式打開“清理”對話框：一是鼠標操作，點擊“文件”菜單中的“繪圖實用程序”，再選擇“清理”；二是使用鍵盤，在命令行輸入 purge，即可顯示可被清理的項目。在“查看能清理的項目”中，會列出當前圖形中未使用的、可被清理的命名對象，我們可以通過單擊加號或雙擊對象類型來進一步查看具體項目。同時，若勾選“確認要清理的每個項目”和“清理嵌套項目”，再點擊“全部清理”按鈕，就能清理無用數據。清理完成后，還可以用在命令行輸入 AUDIT，按回車鍵修復一下錯誤數據，檢查圖層過濾器列表、注釋性比例列表等 CAD 自身可修復的數據。此外，指定清理項目也很實用。比如以清理指定的一個標注樣式為例，點擊標注樣式左側的“+”，展開可清理的標注樣式列表，選擇標注樣式后點擊清理，再確認清理即可完成指定標注樣式的清理。

二、CAD清理命令操作步驟

（一）使用快捷鍵

打開 CAD 文件，在鍵盤上按下快捷鍵“PU”，這一步驟十分簡便，能夠快速啟動清理命令。接著按下“空格鍵”，此時可以在左下角看到正在掃描整個圖形，這個過程是 CAD 軟件在檢測圖形中的可清理項目。

（二）選擇清理項目

勾選“確認要清理的每個項目”，這樣可以確保在清理過程中對每個項目進行確認，避免誤刪重要內容。然后勾選“清理嵌套項目”，這個選項可以清理圖形中可能存在的嵌套項目，進一步提高清理的全面性。接著點擊“全部清理”，此時會彈出窗口，點擊“全部是”，確認進行全面清理操作。

（三）完成清理

左下角會顯示正在清理整理圖形，這個過程中可以看到 CAD 軟件在認真地清理圖形中的無用項目。當清理完成后，“全部清理”會變成灰色，表示 CAD 的清除垃圾命令使用完畢。此時，圖形文件的大小會減小，傳輸速度也會加快，為用戶的后續操作提供了便利。

三、CAD清理命令的其他方式

除了常用的清理命令，還有“overkill”命令可用于刪除重復對象。“overkill”命令的運行方式以對話框進行，主要用于刪除重復的幾何圖形以及重疊的直線、圓弧和多段線。此外，還可以合并局部重疊或連續的對象。在繪圖過程中，我們可能會遇到在同樣的位置出現很多相同圖形對象的情況，這些對象堆疊在一起無法清理，表面看起來只是一兩條線段，實際上可能有兩三條甚至十幾條，這時就可以使用“overkill”命令。對象比較設置公差可以控制精度，OVERKILL 通過該精度進行數值比較。如果該值為 0(零)，則在 OVERKILL 修改或刪除其中一個對象之前，被比較的兩個對象必須匹配。忽略對象特性可以選擇這些對象的特性并在比較過程中忽略，如顏色、圖層、線型、線型比例等。選項可以控制 OVERKILL 如何處理直線、圓弧和多段線。優化多段線中的線段，選定后將檢查選定的多段線中單獨的直線段和圓弧段，重復的頂點和線段將被刪除。此外，OVERKILL 將各個多段線線段與完全獨立的直線段和圓弧段相比較。如果多段線線段與直線或圓弧對象重復，其中一個會被刪除。如果未選擇此選項，多段線會作為 Discreet 對象而被比較，而且兩個子選項是不可選的。忽略多段線的線段寬度，同時優化多段線線段。不打斷多段線，多段線對象將保持不變。此外，還要注意以下這些選項的使用，需要根據實際需要來選擇：合并局部重疊的共線對象，重疊的對象被合并到單個對象；合并端點對齊的共線對象，當共線對象端點對齊時，合并這些對象，將具有公共端點的對象合并為單個對象；保持關聯對象，不會刪除或修改關聯對象。不同的版本，“overkill”的操作界面稍有差異，需要在使用中加以留意。不同軟件版本中清理命令也存在一些差異和注意事項。例如 2020CAD 的清理命令窗口發生了改變，查看更加明了。同時，新增了可查看不可清除項目的界面，可以提供查詢不可清理的原因。命令行輸入 pu，彈出清理窗口，然后單擊全部清理即可，用法仍同舊版，但窗口界面由上下顯示形式改為了左右形式，且更加直觀明了。還有一些軟件可以實現 CAD 圖紙批量清理、垃圾文件刪除、圖紙版本轉換等功能。批量清理指定文件夾下（可包含子文件夾）的全部*.dwg 圖紙文件，清理效果等同于使用 AutoCAD 打開圖紙后執行 PURGE 清理命令并勾選所有可清理選項，但本軟件清理過程中不打開 CAD 圖形界面，因此清理效率更高。在清理前識別圖紙文件版本，以跳過當前 CAD 無法打開的圖紙。批量刪除*.bak、.dwl、.dwl2 等垃圾文件，且可自定義要?jiǎng)h除的垃圾文件類型。批量將圖紙轉換為指定版本保存。以上三個功能可獨立或組合使用。使用本軟件前需安裝 AutoCAD 2013 或更高版。

四、CAD清理命令的作用

清理數據是刪除本圖中未使用的標注、圖層、字體、塊等數據，可有效減少文件大小。與刪除實體的區別在于，刪除實體只是在本圖中去除特定的圖形對象，例如塊，刪除后不再顯示，但可以再次插入到本圖中；而清理命令則是清理掉多余的數據，如無用的塊、沒有實體的圖層、未用的線型、字體、尺寸樣式等。清理命令的作用主要體現在以下幾個方面：首先，它可以使圖形文件更加簡潔，減少文件大小，便于存儲和傳輸。在處理大型 CAD 圖形文件時，這一優勢尤為明顯。其次，清理未使用的項目可以提高 CAD 軟件的運行速度，減少加載時間和操作響應時間。此外，清理后的圖形文件更加規范，易于管理和維護，避免了因過多未使用的項目而導致的混亂。例如，在實際的 CAD 設計工作中，經常會發現圖紙中明明沒有很多數據，但是文件卻很大。這時使用清理命令可以有效地去除未使用的命名項目，減小文件大小，提高工作效率。同時，在進行文件共享交流或把 CAD 文件導入其他軟件作為參照時，清理命令可以確保圖紙的簡潔性和規范性，減少不必要的麻煩。
